Van xả khí thải cho lắp đặt ngầm CSA model SCF-U

Thương hiệu: CSA/ Italia Loại: Van xả khí
Tình trạng: Còn hàng
Mã sản phẩm: SCF-U
Liên hệ

THÔNG SỐ KỸ THUẬT

• Mặt bích: các kích cỡ khác nhau.
• Khoan mặt bích: EN1092/2 hoặc ANSI.
• Dải áp suất: PN 10-16.
• Áp suất làm việc tối thiểu: 0,2 bar.

Mọi nhu cầu hay thắc mắc về sản phẩm vui lòng liên hệ ngay tới HTintech  qua HOTLINE: 0941.970.666 để nhận được tư vấn nhanh và chính xác nhất!

CAM KẾT CỦA CHÚNG TÔI
  • cam kết Cam kết 100% chính hãng
  • cam kết Giao hàng tận chân công trình
  • cam kết Đồng kiểm khi nhận nhận hàng
  • cam kết Hỗ trợ kỹ thuật 24/7
Liên hệ
Để được hỗ trợ. Hãy gọi: 0815 005 242
vouverKhuyến mãi đặc biệt !!!
  • Áp dụng Phiếu quà tặng/ Mã giảm giá theo ngành hàng.Áp dụng Phiếu quà tặng/ Mã giảm giá theo ngành hàng.
  • Giảm giá 10% tùy theo mặt hàng sản phẩm đang được áp dụng khuyến mạiGiảm giá 10% tùy theo mặt hàng sản phẩm đang được áp dụng khuyến mại
  • Miễn phí vận chuyển đối với đơn hàng nội thành Hà Nộ bán kính 10KmMiễn phí vận chuyển đối với đơn hàng nội thành Hà Nộ bán kính 10Km

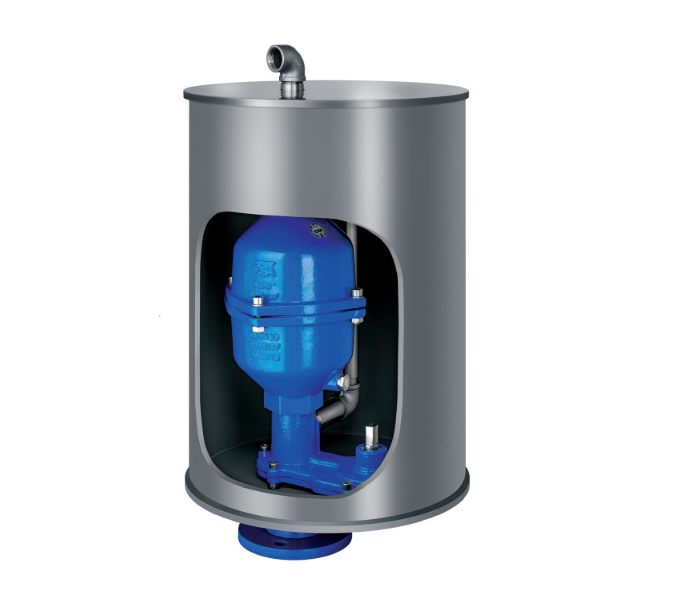

VAN XẢ KHÍ THẢI CHO LẮP ĐẶT NGẦM CSA MODEL SCF-U

   Van xả khí thải CSA model SCF-U được thiết kế để đưa ra giải pháp tốt nhất cho việc lắp đặt dưới lòng đất, trong trường hợp không thể xây dựng hố ga hoặc quá tốn kém. Nó không yêu cầu bất kỳ thiết bị ngắt nào trên đường ống. Lỗ thông hơi sẽ đảm bảo quá trình khử khí có áp suất trong quá trình vận hành, cũng như thu hồi và thoát ra một lượng lớn không khí khi đổ và làm đầy ống dẫn.

Van xả khí thải cho lắp đặt ngầm CSA model SCF-U

Model SCF-U là van xả khí tự động kết hợp CSA một buồng hiệu suất cao SCF 2", cũng có sẵn trong phiên bản búa chống nước, một ống nối dài và một thiết bị phân đoạn cho phép lắp đặt dưới lòng đất mà không cần giếng và thiết bị phân đoạn, với việc giảm đáng kể chi phí, nó cho phép không khí thoát ra trong quá trình làm đầy ống dẫn, loại bỏ sự tích tụ áp suất trong quá trình vận hành và đưa một lượng lớn không khí vào trong trường hợp xả hoặc vỡ đường ống để ngăn chặn sự xuất hiện của hiện tượng tiêu cực. Việc bảo trì có thể được thực hiện từ phía trên, ngay cả khi hệ thống đang chịu áp lực, nhờ thiết bị phân đoạn có trong đế. Hệ thống thoát nước ở đáy ống cũng cho phép sơ tán bất kỳ sự cố tràn nước nào.

Đặc điểm và lợi thế :

■ Ưu điểm lớn của mô hình này so với các lỗ thông hơi truyền thống là nó có thể được định vị
trực tiếp trên đường ống và do đó được chôn ở hai bên mà không cần đào, giếng hoặc các công trình khác.
làm. Một nắp hố ga đơn giản là đủ để hoàn tất việc lắp đặt.
■ Ống nối dài PVC, được cố định chắc chắn vào đế, bảo vệ lỗ thông hơi bên trong và bao gồm
phần dưới là cống thoát nước có trong đó.
■ Mặt bích có nhiều kích cỡ và lỗ khác nhau.
■ Lỗ thông hơi tự động cho hệ thống thoát nước CSA, có nhiều phiên bản khác nhau, có thể tháo rời từ trên cao nhờ thiết kế thích hợp
tay cầm cố định ở phía trên.
■ Nhờ đường ống có kết nối thoát nước thông hơi và bộ phận cắt được bao gồm trong đế,
với thanh vận hành có thể được vận hành từ phía trên, có thể thực hiện các hoạt động bảo trì mà không cần thanh này
làm gián đoạn dòng chảy của đường ống hoặc dùng đến việc đào hoặc các biện pháp can thiệp khác.

Ứng dụng chính:

■ Tại những điểm cao và những thay đổi về độ dốc của ống cống.
■ Hệ thống thoát nước chịu áp lực.
■ Ở những khu vực có sương giá, đường sá và nhà cửa.

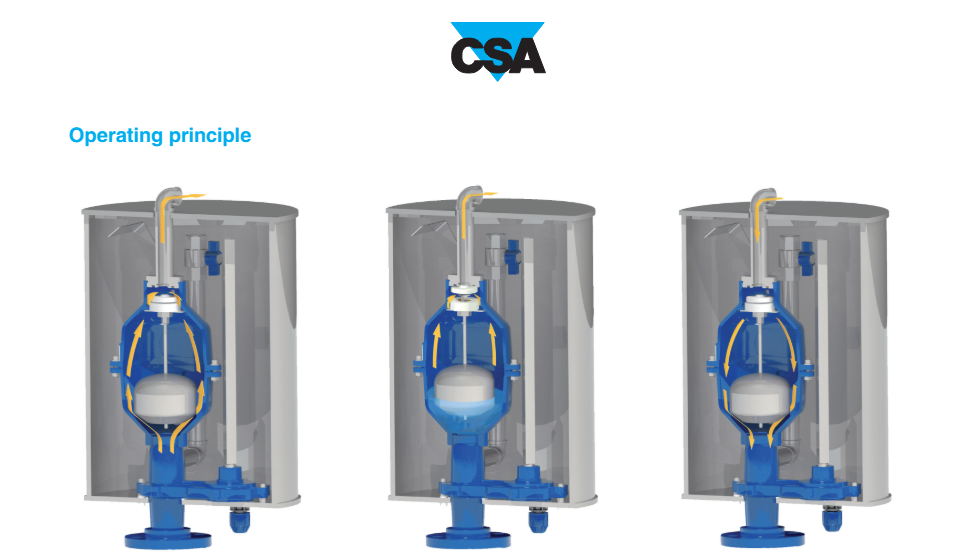

NGUYÊN LÝ HOẠT ĐỘNG:

Van xả khí thải cho lắp đặt ngầm CSA model SCF-U

Thoát ra một lượng lớn không khí:

Khi làm đầy ống dẫn, cần phải thoát ra một lượng không khí bằng với lượng chất lỏng đi vào.

Khử khí nén

Trong quá trình hoạt động, không khí bên trong ống dẫn sẽ tích tụ trong đỉnh lỗ thông hơi có cùng áp suất với chất lỏng; tăng dần về thể tích, đẩy phao xuống dưới, làm mở ống ngậm bộ khử khí.

Lượng không khí lớn đi vào

Trong trường hợp hết hoặc vỡ ống dẫn, cần phải hút vào càng nhiều không khí càng tốt với chất lỏng chảy ra ngoài để tránh hiện tượng lõm và hư hỏng mạng nghiêm trọng.

 Van xả khí thải cho lắp đặt ngầm CSA model SCF-U   Van xả khí thải cho lắp đặt ngầm CSA model SCF-U

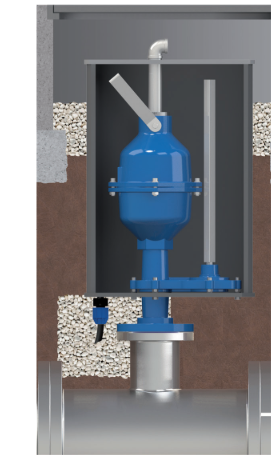

Cài đặt

Việc lắp đặt yêu cầu một nhánh từ đường dây chính có cùng DN và PN, đồng thời có một hố ga ở đầu điểm định vị để thiết bị SCF U cũng được trang bị cống có thể được chôn hoàn toàn. Nói chung sỏi hoặc sỏi sông được đặt ở chân đế gần đầu ra của ống ngăn và phía trên gần ổ cắm nắp hố ga. Mô hình SCF-U bao gồm một van phân đoạn ở chân đế, được vận hành bằng phím vận hành, với mục đích cách ly van khỏi đường ống trước giai đoạn bảo trì.

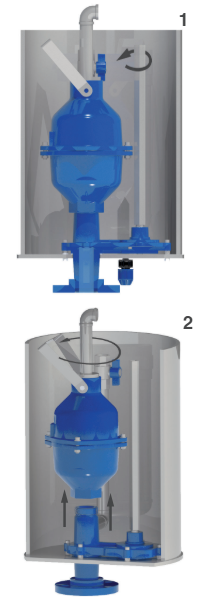

Bảo trì và khai thác

Trước khi thực hiện thao tác bảo trì, cần cách ly lỗ thông hơi với ống dẫn bằng cách đóng thiết bị phân đoạn liên quan, tham khảo hình ảnh 1. Sau khi thực hiện việc này bằng cách sử dụng cần gạt ở phần trên của lỗ thông hơi, bạn có thể tháo ống thông hơi ra bằng một thao tác xoay đơn giản. Cơ chế khéo léo và trực quan này cho phép thực hiện các hoạt động bảo trì mà không cần phải thực hiện các hoạt động đào hoặc không cần thiết bị đặc biệt, tuân thủ các quy định an toàn hiện hành. Để định vị lại van chỉ cần làm theo các bước được mô tả ngược lại.

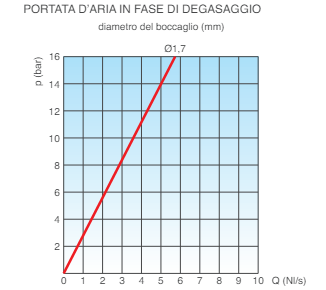

THÔNG SỐ KỸ THUẬT:

Van xả khí thải cho lắp đặt ngầm CSA model SCF-U

Điều kiện hoạt động

• Áp suất: 10-16 bar.
• Áp suất tối thiểu: 0,2 bar.
• Nước đã qua xử lý tối đa 60°C, giá trị cao hơn theo yêu cầu.

Tiêu chuẩn:

Chứng nhận và thử nghiệm theo EN 1074/4.
Khoan theo EN 1092-2.
Sơn epoxy theo công nghệ tầng sôi màu xanh RAL 5005
Thay đổi tiêu chuẩn sơn và bích theo yêu cầu.

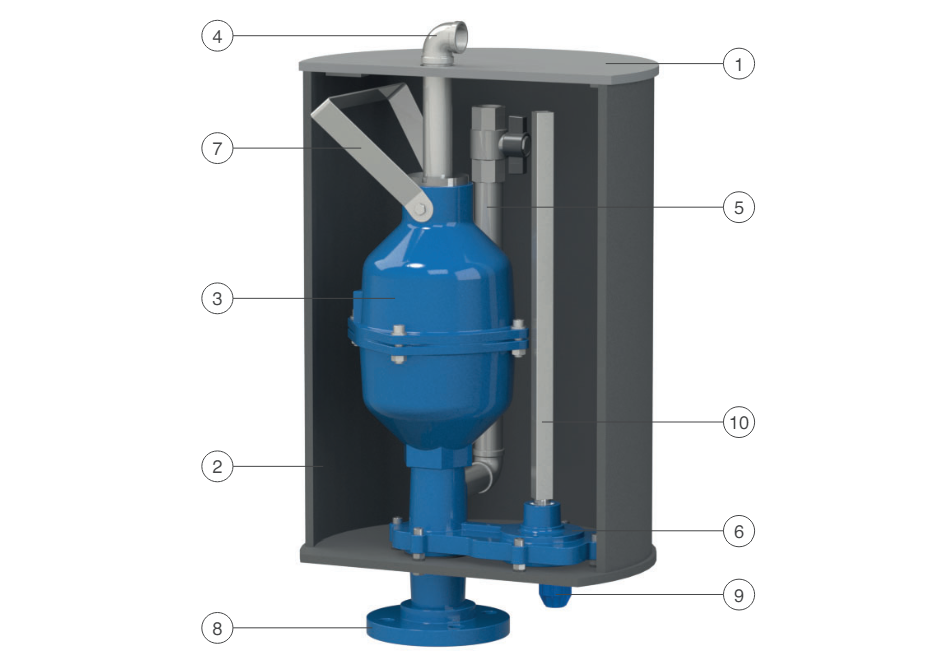

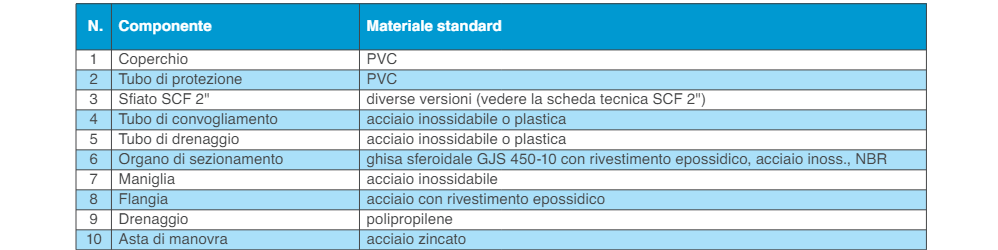

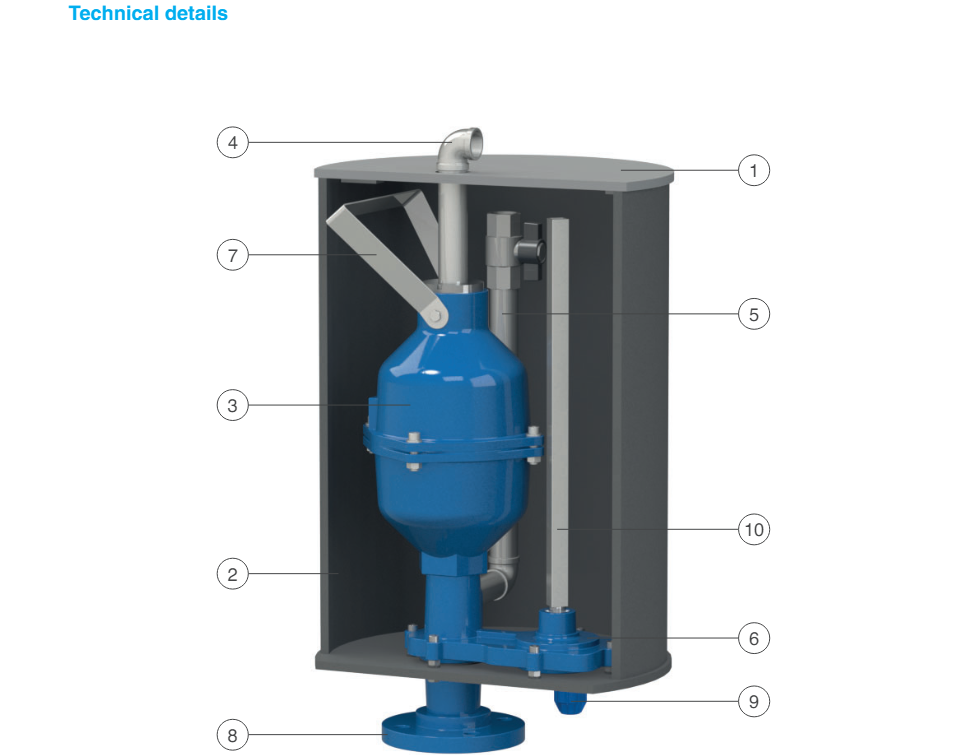

CẤU TẠO:

Van xả khí thải cho lắp đặt ngầm CSA model SCF-U

Van xả khí thải cho lắp đặt ngầm CSA model SCF-U

• Thân thở bằng sắt dẻo GJS 450-10.
• Ống nối dài PVC.
• Hệ thống khử khí bằng thép không gỉ.
• Ghế kín bằng thép không gỉ.
• Phao inox.
• Sơn epoxy màu xanh RAL 5005 thi công trên nền chất lỏng.

Mặt bích
• Kích thước mặt bích: đa dạng.
• Khoan mặt bích theo tiêu chuẩn EN 1092/2 hoặc ANSI.

Tiêu chuẩn tham chiếu
• Thiết kế và thử nghiệm theo EN 1074.

Catalog Van xả khí thải cho lắp đặt ngầm CSA model SCF-U

*****************************************************************************

CSA là một doanh nghiệp chuyên sản xuất van và giải pháp cá nhân hóa để kiểm soát áp lực nước, được thành lập vào năm 1987. Sản phẩm của CSA luôn tuân thủ các tiêu chuẩn chất lượng cao nhất của Châu Âu và quốc tế.
