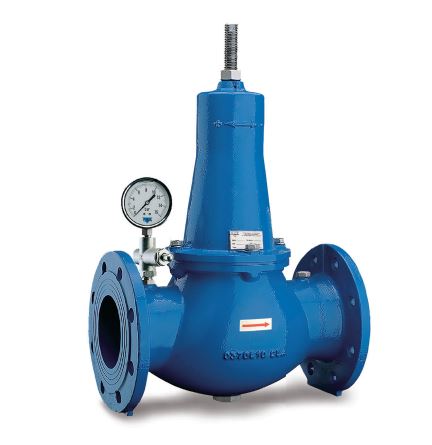

Miễn phí vận chuyển đối với đơn hàng nội thành Hà Nộ bán kính 10KmVAN DUY TRÌ GIẢM ÁP NGƯỢC DÒNG TÁC ĐỘNG TRỰC TIẾP: VSM - CSA
Van hỗ trợ/giảm áp tác động trực tiếp Mod. tự động áp suất ngược dòng trên giá trị tối thiểu, bất kể sự thay đổi về phạm vi.
ĐẶC ĐIỂM VÀ LỢI THẾ:
■ Phiên bản mặt bích có sẵn từ DN 50 đến 150.
■ Duy trì áp suất thượng nguồn ở giá trị cài đặt dựa trên nhu cầu thiết kế một cách độc lập
từ sự thay đổi tốc độ dòng chảy và áp suất hạ lưu.
■ Thân và nắp bằng sắt dẻo loại PN 40, các bộ phận bên trong và bu lông bằng thép không gỉ.
■ Piston tự làm sạch (bằng sáng chế CSA), với công nghệ tiên tiến giúp cải thiện hiệu suất vận hành và giảm bớt các hoạt động bảo trì.

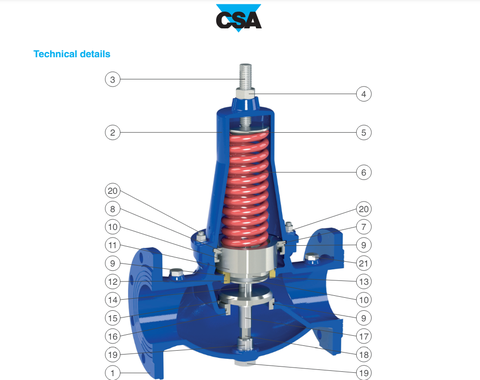

■ Khối di động được tạo thành từ ba thành phần thép không gỉ thu được trên máy tiện được điều khiển số để nhờ vào độ chính xác của tay nghề, tránh ma sát trượt và tổn thất.
■ Buồng giãn nở lớn giúp giảm nguy cơ tạo bọt, ngay cả khi có chênh lệch nhiệt độ cao áp lực.
■ Sơn Epoxy ứng dụng công nghệ tầng sôi.
■ Cổng áp suất để lắp đồng hồ đo áp suất.
■ Mặt bích theo EN 1092/2, khác nhau theo yêu cầu.
ỨNG DỤNG CHÍNH:
■ Mạng lưới phân phối nước, chẳng hạn như van xả.
■ Hệ thống chữa cháy, tránh quá áp do máy bơm gây ra.
■ Hệ thống tưới tiêu, nhằm bảo vệ khỏi hiện tượng búa nước và hiện tượng xâm thực máy bơm.
■ Nhà máy, công trình công nghiệp.

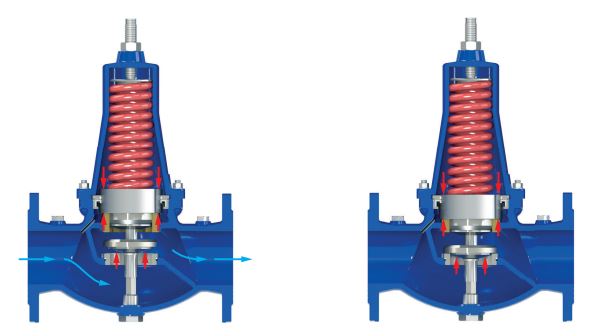

NGUYÊN LÝ HOẠT ĐỘNG:
Hoạt động của van xả VSM dựa trên chuyển động của piston trượt trong vòng hai vòng đồng hoặc thép không gỉ với đường kính khác nhau. Cái sau, được vặn chắc chắn vào thân máy, nhờ các vòng đệm môi, chúng tạo thành buồng bù áp suất ngược dòng.

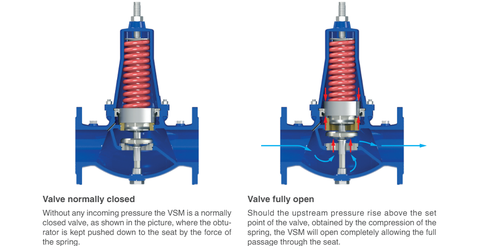

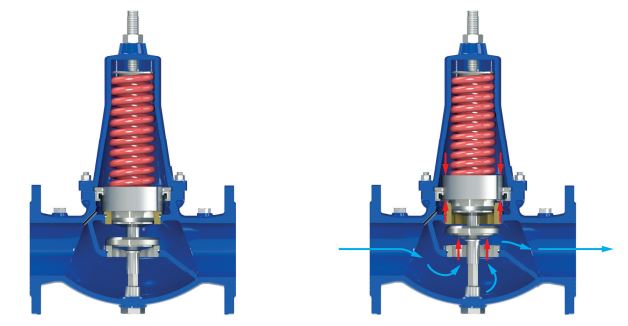

Van thường đóng
Trong trường hợp không có áp suất hoặc dòng chảy bên trong, van VSM có vẻ thường đóng; pít-tông là bị lực lò xo đẩy xuống.
Van mở hoàn toàn khi vận hành
Khi áp suất thượng nguồn tăng lên trên mức giá trị cài đặt lò xo, piston di chuyển hướng lên trên và van di chuyển đến vị trí mở đầu hoàn chỉnh.

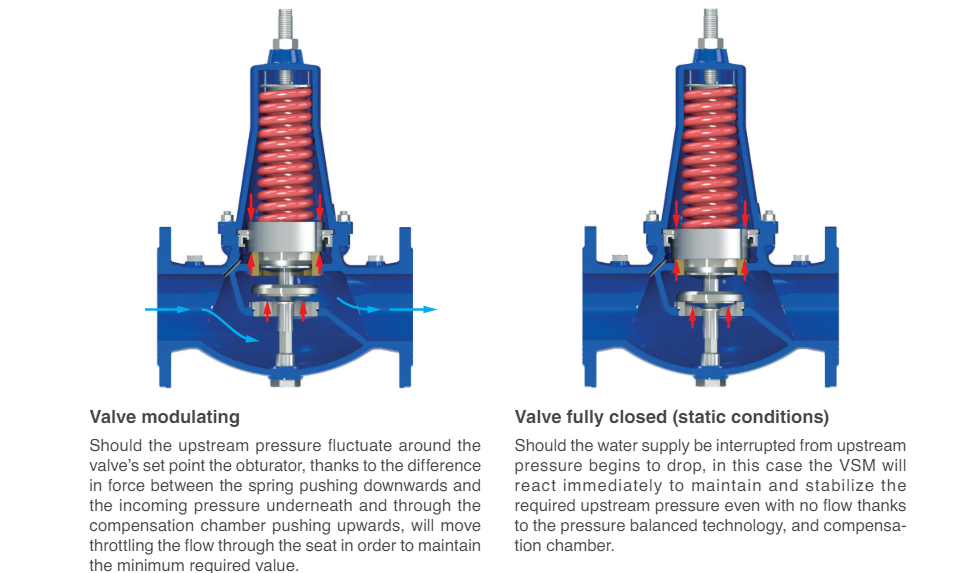

Van điều chỉnh
Nếu áp suất thượng lưu có xu hướng giảm xuống dưới của giá trị hiệu chuẩn, đẩy màn trập về phía thấp bằng cách giảm đoạn văn. Kết quả là tạo ra sự sụt giảm áp suất để đưa áp suất ngược dòng trở về giá trị yêu cầu.
van đóng (điều kiện tĩnh)
Trong trường hợp lượng rút ở hạ lưu tăng lên và áp suất ngược dòng giảm xuống dưới giá trị hiệu chuẩn của lò xo, van chuyển động về vị trí đóng hoàn toàn, duy trì áp suất cần thiết.
Điều này cũng xảy ra trong điều kiện tĩnh.

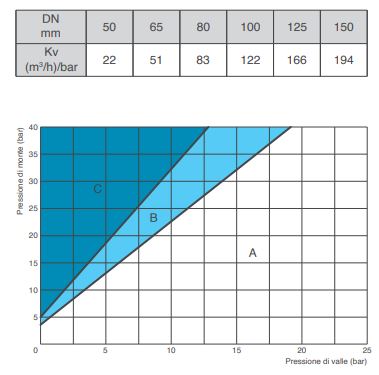

Hệ số giảm áp
Hệ số Kv đại diện cho tốc độ dòng chảy mà nó tạo ra áp suất giảm 1 bar khi van mở hoàn toàn.
Biểu đồ xâm thực:
A: vận hành tối ưu;
- B: hình thành bọt khí;
- C: tạo bọt có hại.
Đảm bảo rằng điểm tương ứng với điều kiện hoạt động của van phù hợp với tốc độ dòng chảy yêu cầu, được xác định bởi các giá trị áp suất ngược dòng (trên Y) và hạ lưu (trục X), nằm trong vùng A có van nhỏ nhất để đáp ứng lưu lượng yêu cầu. Biểu đồ được sử dụng để
Điều kiện hoạt động
Nước đã xử lý tối đa 70°C.
Áp suất đầu vào tối đa 40 bar.
Áp suất ngược dòng: phạm vi hiệu chuẩn từ 1,5 đến 6 bar và từ 5 đến 12 bar.
Giá trị cao hơn theo yêu cầu.
Tiêu chuẩn
Chứng nhận và thử nghiệm theo EN 1074/5.
Mặt bích theo EN 1092/2.
Sơn epoxy công nghệ tầng sôi thô màu xanh RAL 5005
Thay đổi mặt bích và sơn theo yêu cầu.
Tốc độ dòng chảy khuyến nghị - duy trì áp suất
Giảm áp suất tốc độ dòng chảy khuyến nghị

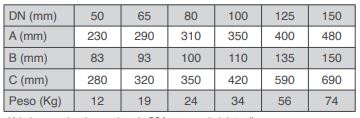

Kích thước

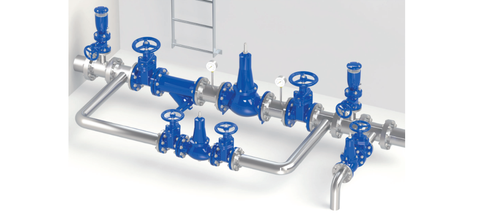

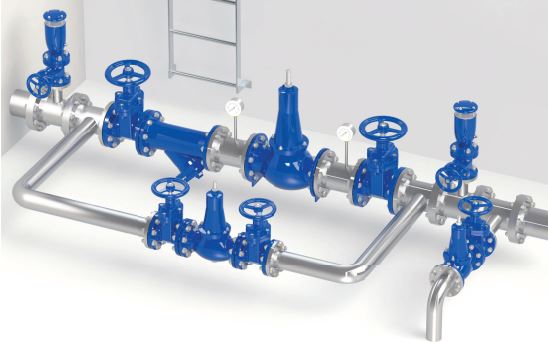

Sơ đồ lắp đặt
Hình ảnh sau đây thể hiện van xả VSM CSA được sử dụng để bảo vệ trong quá trình lắp đặt để giảm áp suất, với bộ giảm tốc VRCD tác động trực tiếp trên đường ống chính. Trên đường bypass bộ giảm tốc nhỏ hơn đảm bảo điều chỉnh chính xác ngay cả trong khi bảo trì, đồng thời các lỗ thông hơi chống búa nước kết hợp CSA model FOX 3F AS cho phép bạn tránh được sự xuất hiện của áp suất âm và thoát ra các túi khí tích tụ trong quá trình hoạt động.

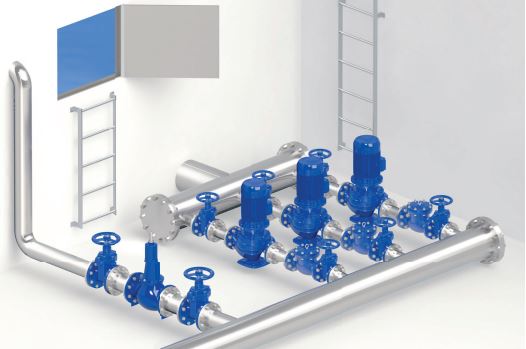

Sơ đồ lắp đặt
Hình ảnh sau đây thể hiện van giảm áp CSA VSM được lắp đặt như một thiết bị giảm áp
Bảo vệ búa nước trong trạm nâng, trên nhánh từ đường ống chính ngay phía hạ lưu của máy bơm. Nhờ công nghệ piston bù, VSM đảm bảo đáp ứng nhanh hơn van điều khiển, tránh tăng áp suất khi khởi động và hơn thế nữa quan trọng, búa nước xảy ra sau khi máy bơm dừng lại.
*********************************
CSA là một doanh nghiệp chuyên sản xuất van và giải pháp cá nhân hóa để kiểm soát áp lực nước, được thành lập vào năm 1987. Sản phẩm của CSA luôn tuân thủ các tiêu chuẩn chất lượng cao nhất của Châu Âu và quốc tế.
Công Ty TNHH Đầu tư công nghệ và thiết bị HT là đơn vị phân phối chính thức các sản phẩm của CSA như Van chống va CSA, Van giảm áp CSA, van xả khí CSA, van phao thủy lực CSA, Van bướm CSA...
