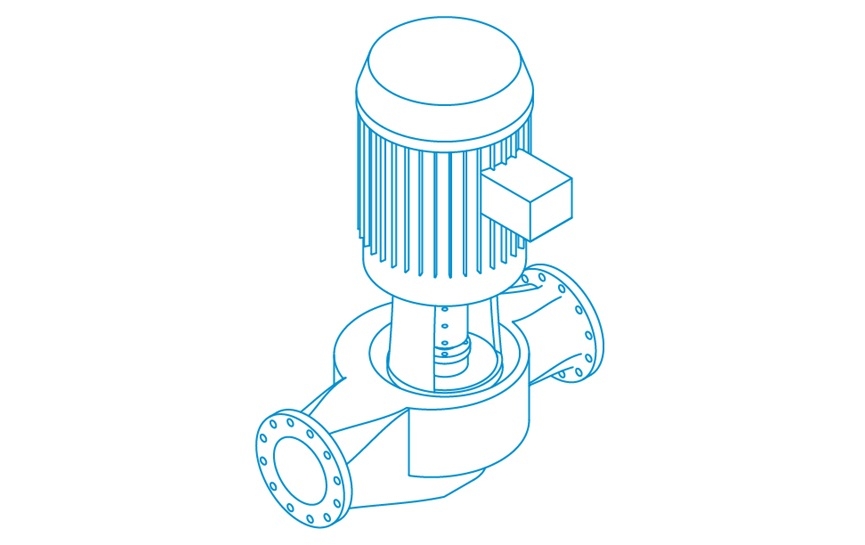

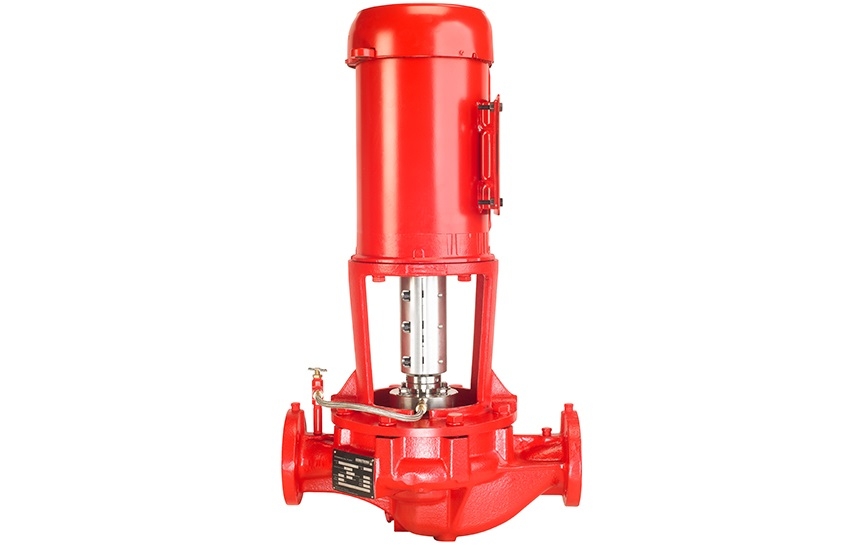

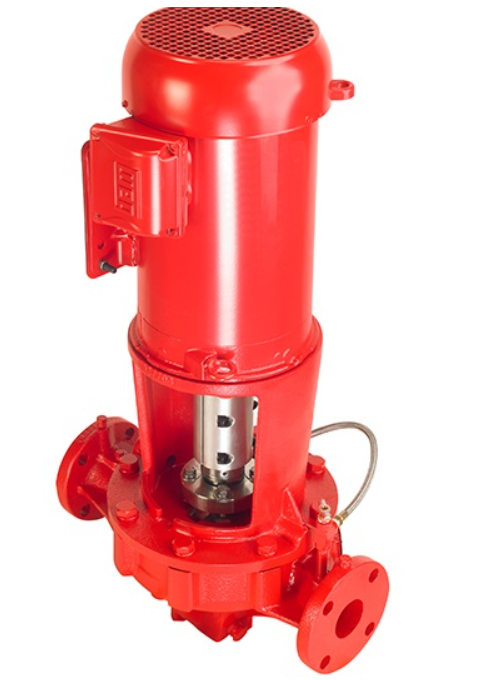

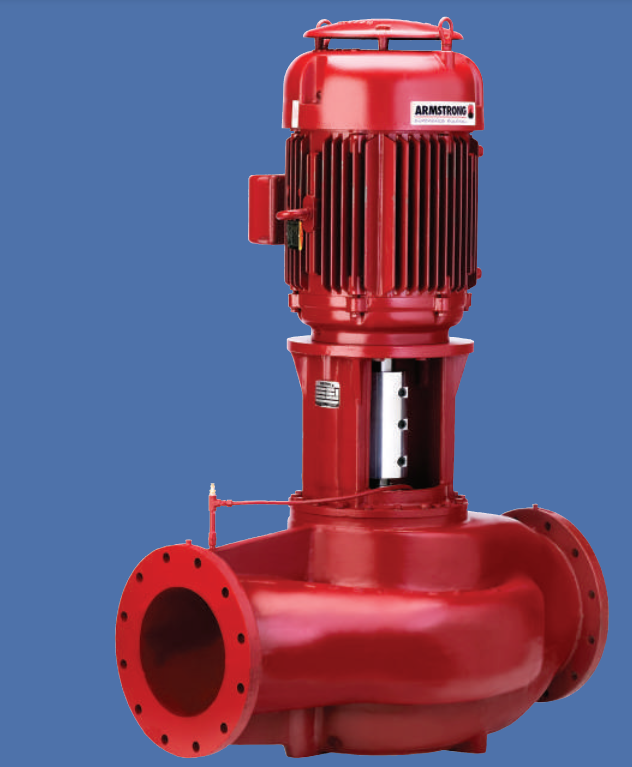

Miễn phí vận chuyển đối với đơn hàng nội thành Hà Nộ bán kính 10KmMáy bơm gắn trên đường ống Armstrong 4300 được thiết kế để tiết kiệm không gian lắp đặt, hiệu suất vận hành cao và tuổi thọ dài
Ứng dụng
- Bơm hệ thống HVAC; bơm quy trình/công nghiệp nhẹ (dựa trên nước hoặc glycol)
Cài đặt
- Máy bơm In-line, là bộ phận không thể thiếu của hệ thống đường ống, loại bỏ nhu cầu về đế quán tính, lò xo đế quán tính, đầu nối ống linh hoạt, vữa hiện trường và căn chỉnh. Các móc treo ống có kích thước phù hợp với trọng lượng của máy bơm, đường ống và phụ kiện là những
chỉ hỗ trợ cần thiết. Ghế đẩu có đệm chống rung có thể được lắp dưới mỗi chân ống.
Tiết kiệm không gian
- Kết quả tiết kiệm không gian sàn lớn nhất khi lắp đặt máy bơm thẳng hàng thẳng đứng với Thanh dẫn hướng hút Armstrong và Flo-Trexvan. Các máy bơm phân chia ngang, gắn đế tương đương có thể chiếm diện tích sàn gấp 3 lần.
Bảo trì

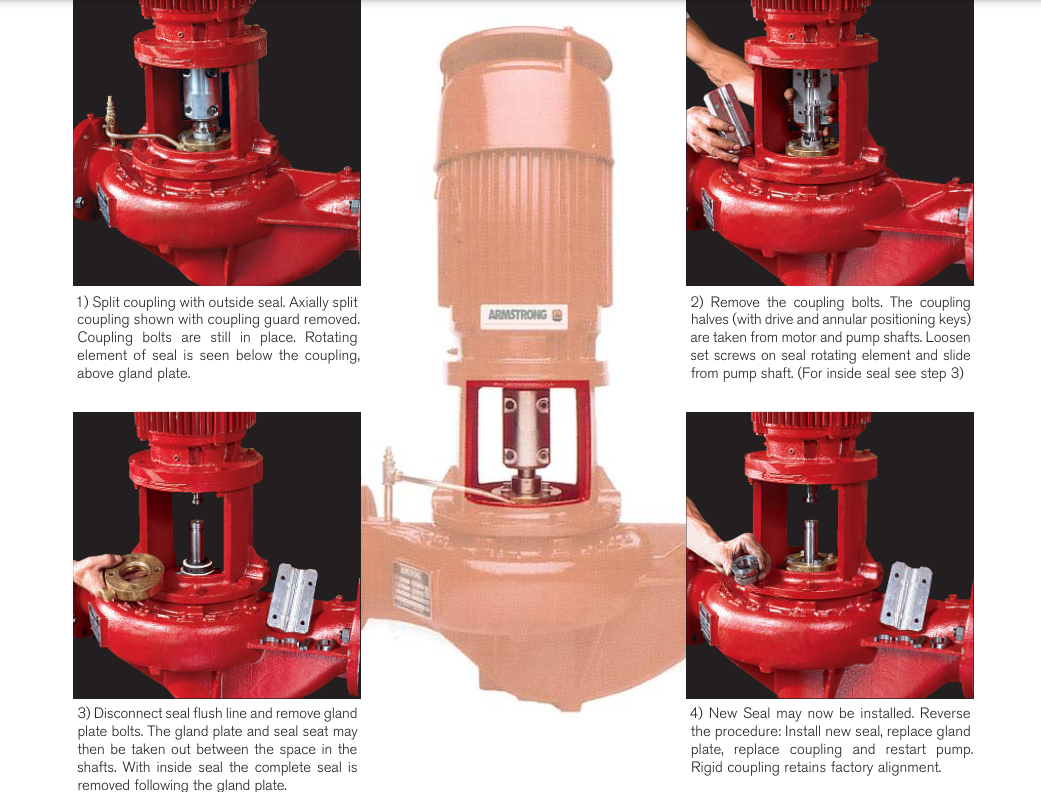

- Phốt cơ khí là hạng mục dịch vụ quan trọng trong bất kỳ máy bơm nào. Việc loại bỏ khớp nối miếng đệm phân chia Series 4300 cho phép tất cả các bộ phận phốt cơ khí được rút ra để bảo dưỡng, thông qua khoảng trống giữa trục bơm và động cơ, mà không làm ảnh hưởng tới các bộ phận khác của máy bơm hoặc kết nối động cơ. Việc lắp đặt lại khớp nối cứng sẽ làm cho thiết bị quay lắp ráp trở lại thông số kỹ thuật căn chỉnh của nhà máy.
Độ tin cậy
- Cụm cánh quạt và trục cân bằng động quay theo chiều dọc trên đường trung tâm của Series 4300 mang lại cảm giác yên tĩnh, máy bơm bền bỉ với độ rung tối thiểu vì độ lệch tĩnh của trục được loại bỏ. Không có vòng bi bơm để bảo trì trong thiết kế nội tuyến dọc. Series 4300 là thiết bị đáng tin cậy, đã được kiểm chứng về thời gian với thời gian ngừng hoạt động ít hơn.
Tính linh hoạt
- Dấu chân nhỏ, chi phí lắp đặt thấp, đáng tin cậy và dễ bảo trì. Những tính năng này, kết hợp với phạm vi dòng chảy vượt quá 30.000 USgpm (1.900 L/s), khẳng định Series 4300 là thiết kế máy bơm linh hoạt nhất hiện có.

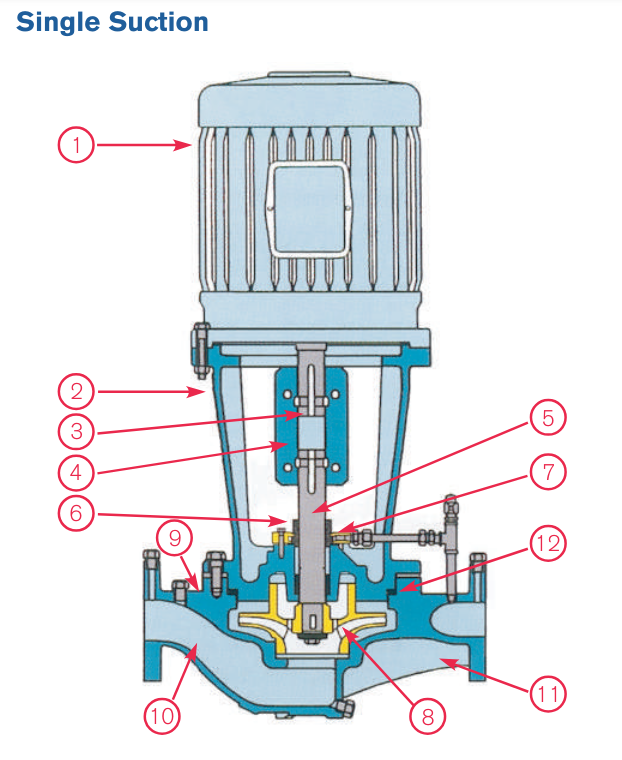

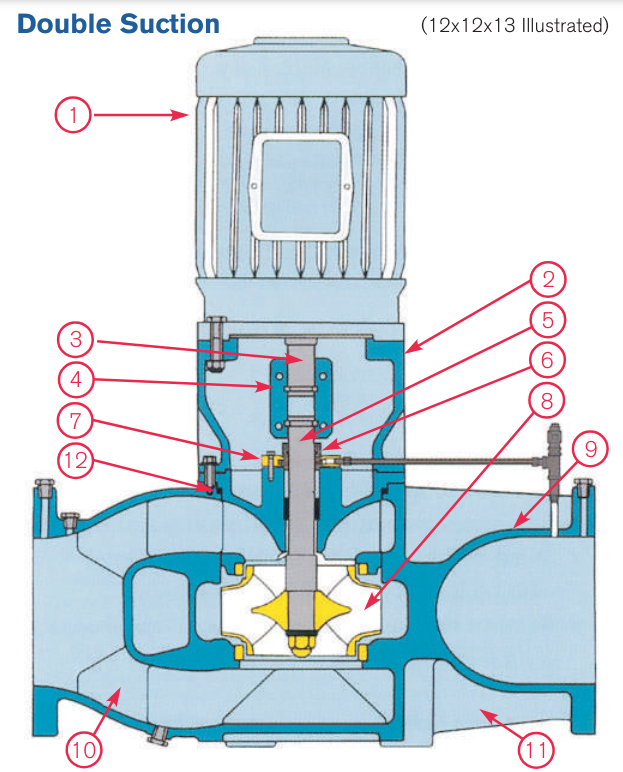

1. Động cơ tiêu chuẩn công nghiệp được thiết kế cho dòng dọc hoạt động.
2. Giá đỡ hình trụ nặng có thanh ghi 360° trên mỗi giá đỡ mặt bích cung cấp sự kết hợp chặt chẽ giữa máy bơm và động cơ.
3. Độ đảo trục động cơ được giới hạn ở mức 0,001” (0,025 mm) TIR (Tổng chỉ số đọc).
4. Khớp nối cứng phân chia theo trục, loại miếng đệm cho phép bịt kín bảo trì mà không làm phiền máy bơm hoặc động cơ. Nhôm nhẹ có độ bền kéo cao, khoan chính xác và được thiết kế để giảm tải trọng ổ trục.
5. Độ lệch trục ở phốt cơ khí giới hạn ở mức 0,002” (0,05mm) TIR.
6. Phốt cơ khí, có thể tiếp cận và thay thế dễ dàng (bên ngoài minh họa phốt cơ khí cân bằng nhiều lò xo, xem tiếp để biết các tùy chọn phốt cơ khí).
7. Tấm đệm có kết nối phẳng đảm bảo chất lỏng ở vị trí bịt kín các mặt và lỗ thông hơi tích cực của buồng làm kín.
8. Cánh quạt cân bằng động đảm bảo hoạt động trơn tru hoạt động không rung.
9. Xoắn ốc chia đôi với lực hút và xả bằng nhau kích thước mặt bích. Các lỗ khoan và taro riêng biệt cho kết nối đo, xả và xả.
10. Lối đi vào tự do và cánh gạt thẳng cung cấp hiệu suất hút tối ưu và hoạt động yên tĩnh.
11. Xương sườn đúc liền với hình xoắn ốc. Bề mặt gia công để chấp nhận hỗ trợ sàn khi được chỉ định.
12. Miếng đệm vỏ hạn chế để đáp ứng yêu cầu nghiêm ngặt về công nghiệp
ứng dụng nhiệt độ và áp suất.
13. Bộ phận bảo vệ khớp nối bao bọc hoàn toàn các lỗ tiếp cận (không được hiển thị).

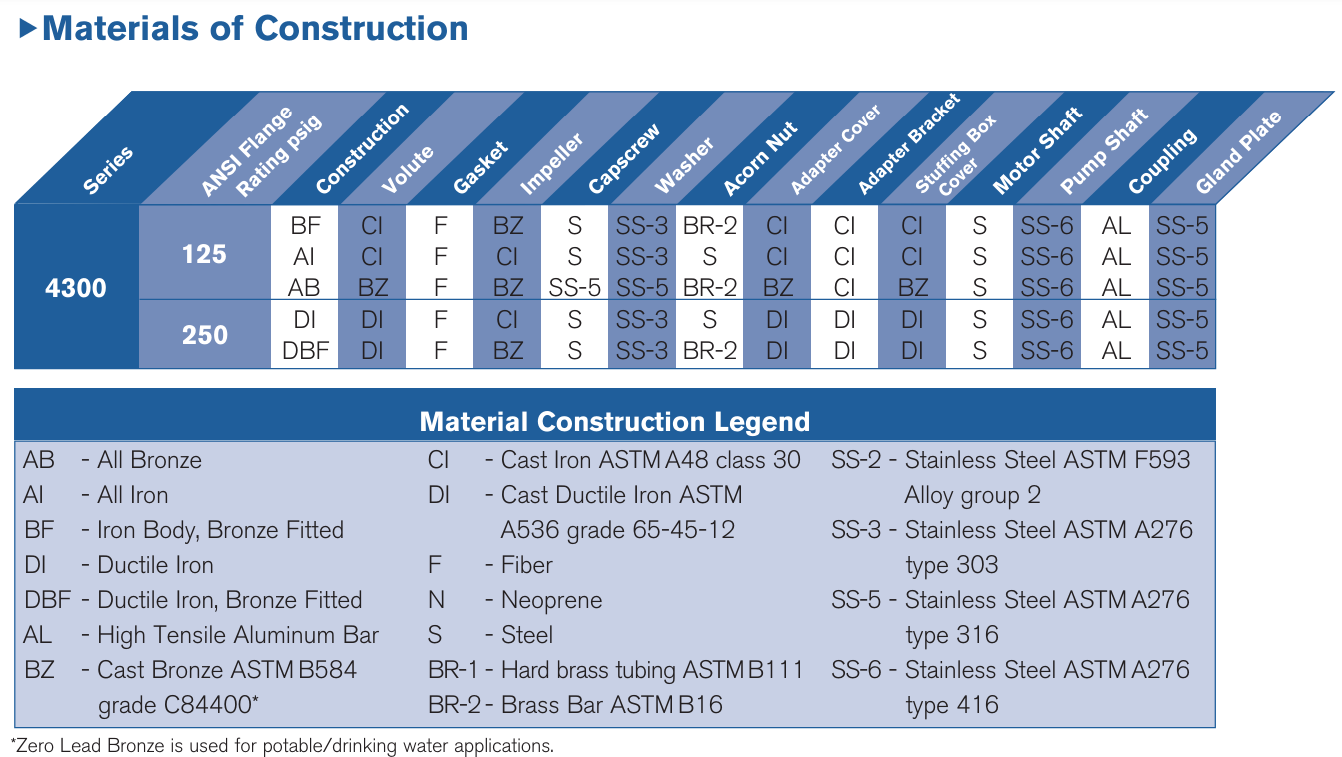

- Nguyên vật liệu: Vỏ đúc, gang dẻo hoặc đồng; Cánh quạt bằng gang hoặc đồng
- Cấu hình: Phốt cơ khí lò xo đơn cân bằng bên ngoài hoặc bên trong
- Phạm vi hiệu suất: Lưu lượng lên tới 28.000 USgpm (1.800L/s); H lên tới 500 ft (150m)
- Nhiệt độ: 300o F(150oC)
- Dãy công suất: 1 mã lực đến 1250 mã lực(0,75kW đến 900kW)
- Kích cỡ: 1,5" đến 20"(40mm đến 50 mm)
Khớp nối
Khớp nối cứng kiểu đệm, tách theo trục cho phép bảo trì phớt mà không làm ảnh hưởng đến các kết nối máy bơm hoặc động cơ. Cáccon dấu cơ khí có thể truy cập và dễ dàng thay thế. (Bên ngoài phốt cơ khí cân bằng đa lò xo được minh họa).

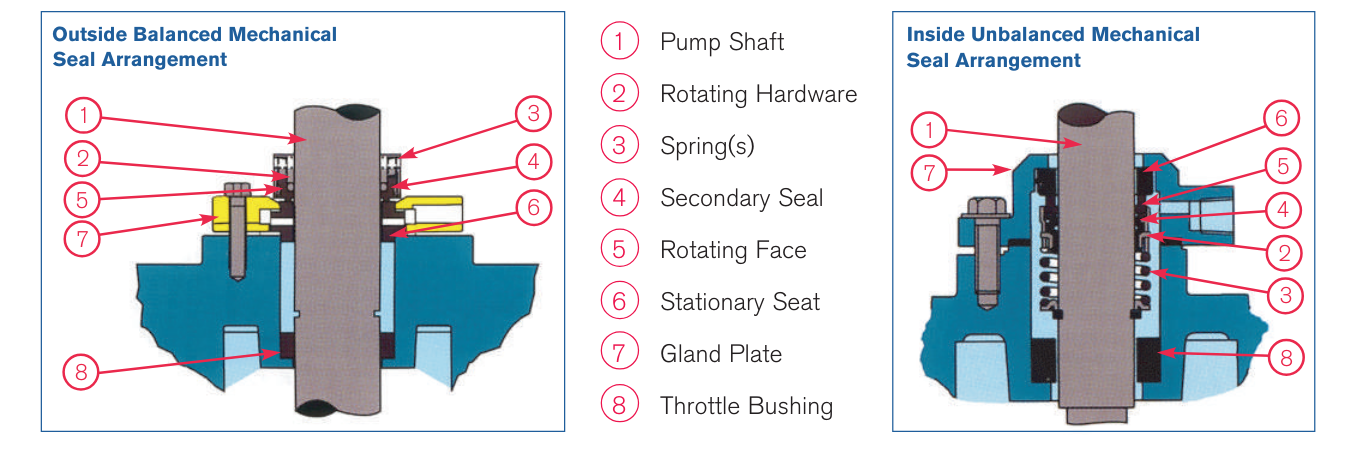

Thứ tự phớt cơ khí
Máy bơm thẳng hàng thẳng đứng ghép đôi dòng Armstrong 4300 có sẵn với hai kiểu bố trí phốt cơ khí. Cả hai có thể được tháo ra dễ dàng và nhanh chóng để bảo trì mà không cần phải tháo động cơ hoặc máy bơm ra khỏi đường ống một cách tốn kém. Cao hiệu suất phốt cơ khí loại bên ngoài kết hợp các ưu điểm của phốt cân bằng nhiều lò xo với chất lượng cao cấp và dễ dàng loại bỏ nhất. Phốt cơ khí loại bên trong cung cấp một giải pháp thay thế tiết kiệm.
Thông số kỹ thuật điển hình
1. Cung cấp máy bơm thẳng hàng dọc (VIL), loại một tầng, hút đơn hoặc đôi, với các đặc tính bơm cung cấp ngẩng đầu lên để tắt. Tham khảo lịch trình bơm để biết lưu lượng và cột áp bơm cũng như tốc độ động cơ, vỏ, hiệu suất và công suất yêu cầu và các điều kiện hệ thống khác. Cung cấp các thiết bị VIL loại ghép đôi Armstrong Series 4300, có miếng đệm cứng kiểu khớp nối.

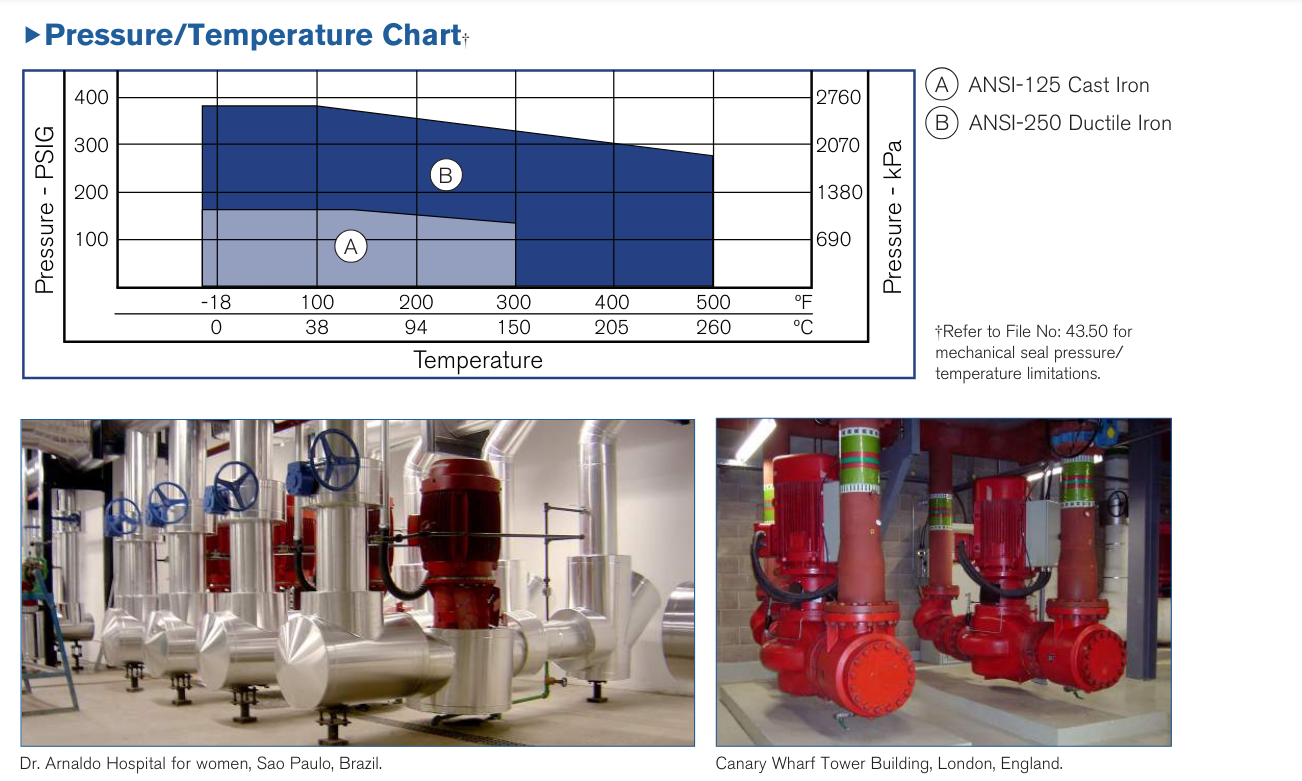

2.Cấu trúc máy bơm: Vỏ máy bơm - Gang với mặt bích ANSI-125/PN16 cho áp suất làm việc tới 175 psig (12 bar) tại 150°F (65°C) và Sắt dẻo với mặt bích ANSI-250/PN25 cho áp suất làm việc tới 375 psig (25 bar) ở 150°F (65°C). Các kết nối hút và xả phải có mặt bích, cùng kích thước và phải được khoan và tạo ren để xả kín và làm kín.
3. Cánh quạt bằng đồng, kín hoàn toàn. Cân bằng động. Cần cân bằng hai mặt phẳng khi lắp đặt bánh công tácđường kính nhỏ hơn 6 lần chiều rộng cánh quạt
4. Trục - Cung cấp trục bơm inox.
5. Khớp nối - Loại miếng đệm cứng bằng hợp kim nhôm có độ bền kéo cao. Khớp nối được thiết kế để dễ dàng tháo ra tại chỗ để lộ ra một khoảng trống giữa trục máy bơm và động cơ đủ để tháo tất cả các bộ phận phốt cơ khí để bảo dưỡng và thay thế mà không làm phiền máy bơm hoặc động cơ.
6. Phốt cơ khí - Phải là loại cân bằng bên ngoài đa lò xo bằng thép không gỉ với phốt thứ cấp Viton, quay carbon mặt và ghế cố định bằng cacbua silic. Cung cấp tấm đệm inox 316. Cung cấp dây chuyền xả được lắp đặt tại nhà máy với lỗ thông hơi thủ công.
7. Tất cả các máy bơm ghép đôi phải được cung cấp một ống lót van tiết lưu buồng làm kín thấp hơn để đảm bảo các vòng đệm duy trì tích cực làm mát và bôi trơn.
8. Các phụ kiện đường ống xả bịt kín, nếu được yêu cầu để cải thiện độ sạch của khoang làm kín: Cung cấp đường dây xả cho phốt cơ khí bộ lọc hộp 50 micron và chỉ báo lưu lượng quan sát, để phù hợp với áp suất làm việc gặp phải.
9. Bộ lọc sẽ được nhà thầu lắp đặt thay đổi sau khi hệ thống được xả sạch và thường xuyên cho đến khi được bàn giao cho chủ sở hữu.
10. Ngoài ra, một phụ kiện không cần bảo trì cần áp suất chênh lệch của bơm vượt quá 70 ft/30 psig/200 kPa để hoạt động hiệu quả. vận hành: Cung cấp vào đường xả tới phốt cơ khí một thiết bị tách trầm tích không cần bảo trì, có chỉ báo lưu lượng quan sát.
________________________________________________________________

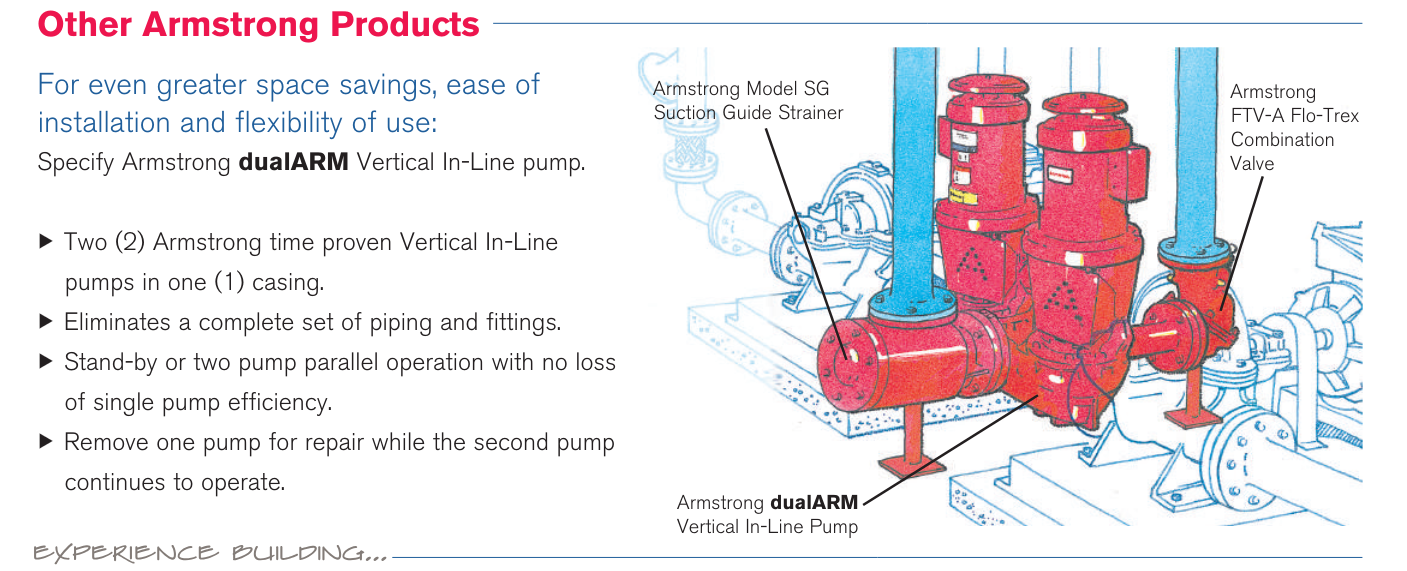

Công Ty TNHH Đầu tư công nghệ và thiết bị HT là đơn vị phân phối chính thức các dòng sản phẩm bơm Armstrong-Canada. Ngoài Máy bơm ly tâm trục đứng inline, Máy bơm tuần hoàn Armstrong, các dòng bơm ly tâm trục ngang Armstrong, bơm buồng đôi Armstrong... cũng được phát triển và ứng dụng rộng rãi.
