Bình tích áp là gì? Công dụng, cấu tạo và nguyên lý hoạt động

Thứ Tư, 22/05/2024
admin

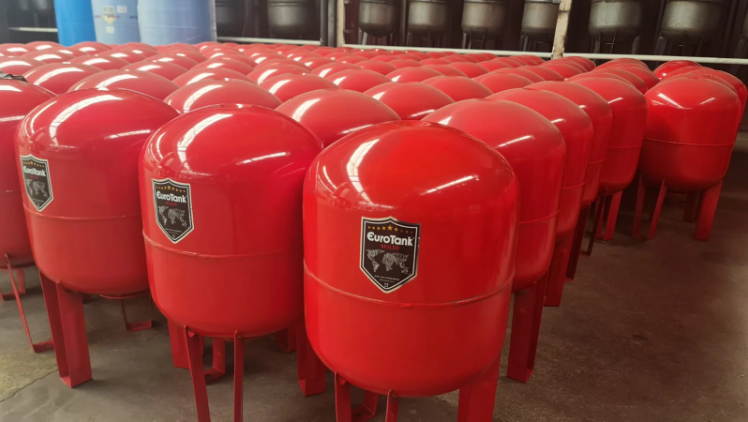

Bình tích áp là gì? Tổng quan về bình áp lực

Bình áp, chắc ai chẳng quen nhỉ? 😎 Nó là loại bình đặc biệt dùng để đựng chất lỏng hoặc khí đấy. Bí nó hoạt động dựa trên nguyên tắc hơi nén, nghĩa là dựa trên sự nén của không khí để giữ chất lỏng hoặc khí vào bình. 🤯

Ngoài ra, bình áp còn được gọi bởi những cái tên khác như bình điều áp, bình áp lực, v.v. 🤩

Cấu tạo của bình áp lực

Bình áp lực được cấu tạo bởi hai phần chính: vỏ bình và lõi bình.

1. Vỏ bình

  • Được làm bằng thép hoặc inox chịu được áp suất cao.
  • Có nhiệm vụ giữ vững và bảo vệ nội dung bên trong bình.

2. Lõi bình

Lõi bình được chia thành hai phần:

  • Phần ruột bình: Bao phủ bằng cao su, được bao quanh bởi một lớp khí nitơ với áp suất nhất định. Khí nitơ này giúp giữ vững cấu trúc của ruột bình và tránh nguy cơ nổ.
  • Phần nối với cửa dầu thủy lực: Kết nối với cửa dầu thủy lực, được sử dụng để đẩy nguồn năng lượng sang các thiết bị khác.

Cấu tạo chi tiết của bình tích áp:

Bình tích áp bao gồm các thành phần sau:

1. Mặt bích:

  • Kết nối ruột bình với các kết nối bên ngoài.
  • Khối lượng của nó giúp hạn chế sự biến dạng và tạo độ kính cho bình.

2. Role áp suất:

  • Tự động ngắt máy bơm khi bình đầy nước.
  • Tự động mở máy bơm để bơm nước vào khi bình hết nước.

3. Ruột bình:

  • Được làm bằng cao su tổng hợp EPDM, có độ đàn hồi cao, chống thấm nước, không độc hại.
  • Được thiết kế theo hình bầu dục để hạn chế sự tiếp xúc giữa phần kim loại của vỏ bình và nước trong bình.

4. Đồng hồ đo áp suất:

  • Được sử dụng để đo sức ép của bình.

5. Đầu nối:

  • Bình tích áp có 5 đầu nối:
    • 1 đầu nối đồng hồ
    • 1 đầu nối rơ le
    • 1 đầu nối với ống dẫn đầu vào
    • 1 đầu nối với ống dẫn đầu ra
    • 1 đầu nối vào bình.

Nguyên lý hoạt động của bình tích áp máy bơm

 - Khi máy bơm chưa chạy, bình tích áp có dạng hình trụ hoàn toàn rỗng. Một phần trên của bình chỉ chứa không khí.

 - Khi máy bơm chạy, nước bắt đầu chảy vào ruột bình và ruột bình dần dâng lên, đẩy không khí trong bình ra phía dưới, tức bị nén lại.

 - Khi máy bơm ngừng hoạt động khi đạt áp lực tối đa của bình, không khí bị nén lại để ngắt dòng công tắc áp suất.

 - Sau khi máy bơm ngừng hoạt động, nước tích tụ trong ruột bình được sử dụng. Không khí trong bình được đẩy ra và được thay thế bằng nước, đảm bảo bình tích áp sẵn sàng cho chu kỳ bơm tiếp theo.

Công dụng của bình tích áp cho máy bơm nước

Bình tích áp được sử dụng trong máy bơm nước để giữ lại áp lực nước cho máy bơm luôn có đủ nguồn nước bổ sung, đáp ứng nhu cầu sinh hoạt và sử dụng của mọi đối tượng.

Sử dụng bình tích áp cho hộ gia đình

Lượng nước tiêu thụ trong mỗi hộ gia đình không quá lớn, nên máy bơm thường có công suất nhỏ. Do đó, các hộ gia đình thường lắp hệ tăng áp mini để nâng cao áp lực nước cung cấp. Bình tích áp dung trong hộ gia đình thường có dung tích từ 20 đến 100 lít.

Sử dụng bình tích áp cho khu chung cư, nhà nhiều tầng

Các khu chung cư và nhà cao tầng có nhu cầu nước lớn, vì vậy việc lắp đặt hệ thống cấp nước là rất quan trọng. Bình tích áp được sử dụng để tăng áp lực nước, đảm bảo máy bơm đẩy nước lên cao và đáp ứng nhu cầu sử dụng của cư dân.

Sử dụng bình tích áp trong hệ thống PCCC

Bình tích áp cũng được sử dụng trong hệ thống phân phối nước công cộng (PCCC) để duy trì áp lực nước phù hợp cho nhu cầu của người dân.

Hệ thống phòng cháy chữa cháy đòi hỏi máy bơm có công suất lớn và lượng nước cung cấp cũng rất lớn trong trường hợp xảy ra sự cố. Do đó, người ta phải sử dụng bình tích áo để tăng áp lực nước trong hệ thống. Hệ thống này bao gồm một bơm trục ngang, một bơm tăng áp trục đứng, một bơm chữa cháy và bình tích áp để bảo vệ các thiết bị quan trọng trong hệ thống hoạt động hiệu quả và bền lâu.

Phân loại bình tích áp

Bình tích áp tải trọng

Bình tích áp này có cấu tạo đơn giản, giá thành thấp, nhưng dung tích lớn. Tuy nhiên, năng lượng tích trữ hạn chế. Với cấu tạo đơn giản, bình tích áp này tạo ra áp suất ổn định.

Bình tích áp lò xo

Bình tích áp lò xo có cấu tạo đơn giản, mức giá thành thấp, nhưng dung tích nhỏ. Áp suất tạo ra tuỳ thuộc vào loại lò xo được sử dụng. Loại bình này thường được sử dụng cho các loại máy nhỏ, công suất thấp.

Bình tích áp thủy lực

Bình tích áp này có kích thước nhỏ gọn, năng lượng tích trữ cao, đáp ứng được nhiều mục đích sử dụng. Tuy nhiên, áp suất tối đa phụ thuộc vào quá trình nén giãn.

Bình tích áp dùng thủy khí

Đây là loại bình tích áp phổ biến nhất. Nó thường sử dụng khí nito hoặc không khí làm chất khí nén.

Hiện nay, thị trường hiện hữu vô vàn loại bình tích áp với kích cỡ và áp lực đa dạng. Tuy nhiên, phổ biến nhất là những loại bình tích áp được liệt kê trong bảng dưới.

Loại bình tích áp Thông số áp lực
Bình tích áp 24l 10bar
Bình tích áp 50l 10bar
16bar
Bình tích áp 100l 10bar
16bar
Bình tích áp 200l 10bar
16bar
Bình tích áp 300l 10bar
16bar
Bình tích áp 500l 10bar
16bar
Bình tích áp 750l 10bar
16bar
Bình tích áp 1000l 10bar
16bar

Trên đây là tất tần tật thông tin cần biết về bình tích áp mà các bạn có thể tham khảo thêm. Nếu còn điều gì thắc mắc cần được giải đáp hay cần đặt mua bình điều áp chính hãng, quý khách vui lòng liên hệ đến HTintech theo số HOTLINE: 0941.970.666.
